Mise en place d’un serveur de supervision : Zabbix

Introduction

Dans le cadre de l’épreuve E6, une infrastructure sécurisée et complète contenant différentes machines virtuelles avec différents systèmes d’exploitations (Windows, Rocky Linux) ainsi que des solutions d’infrastructures réseaux (routeur et commutateurs). Il est nécessaire de pouvoir suivre de manière centralisée les évènements sur chacun des clients.

Ainsi il est nécessaire :

• Configurer les agents sur les clients
• Installer les templates nécessaires à la supervision des services des différentes machines
• Configurer les groupes
• Configurer les comptes utilisateurs des administrateurs

Installation depuis l’appliance

Téléchargement de Zabbix

• Téléchargement de la version VMWare 7.2 depuis le site suivant :
  Download Zabbix appliance


• Décompression de la machine virtuelle
• Ouverture via VMWare

Configuration globale

• Se connecter sur la VM (root : zabbix)

⚠️La machine virtuelle est sous qwerty soit wqbbix en azerty ⚠️

Loadkeys fr

• Vérification de la configuration de l’adresse IP de VM

ip a

• Mise à jour de la machine virtuelle

dnf update -y
dnf upgrade -y

• Changement du fuseau horaire et le passer en GMT +1

date
cp /usr/share/zoneinfo/Europe/Paris /etc/localtime

• Installation des packs de langue nécessaires (ici : Français)

localectl
dnf search "langpacks*" | more
dnf install langpacks-fr.noarch
localectl set-keymap fr
localectl set-locale LANG=fr_FR.utf8

• Chargement de la page de Zabbix Aller à l’adresse http://adresse_ip

• Changement de la langue de l’interface Connexion avec Admin / zabbix → User settings → Profile → Language → Update

Gestion des utilisateurs et des groupes

Contexte : L’entreprise UpTech souhaite mettre en place la notification automatique selon le client.

Nom Entreprise	Application	Référent Entreprise	Cliente
Entreprise1	Entreprise1Web1	Max Hymôme	Yves Héron
Entreprise2	Entreprise2Web1	Marie TIM	Yves Héron
Entreprise2	Entreprise2Web1	Sarah Fréchit	Yvan Dubois

Création des groupes et utilisateurs correspondants aux entreprises

Dans cette partie, il est attendu de créer une architecture permettant de donner des droits en lecture / écriture pertinent et évolutive. Voici une proposition d’implémentation et de gestion des droits.

Quelques mots de vocabulaire :

–        Hôte : est un actif (switch, routeur, serveur, …)
–        GP : Groupe
–        GP Hôte : Groupe d’hôte

Conseil : Créer les éléments qui n’ont pas de dépendance en premier, puis allez dans l’ordre de résolution ;

Indice : La notion de groupe / sous-groupe se gère par le fait de rajouter un slash (”/”), exemple : Entreprise1/GPHote/Application1 ;

GP User : Groupe d’utilisateur

• Création des groupes d’hôtes : Collecte de données → Groupes d’hôtes → Créer un groupe d’hôtes

• Création des hôtes : Collecte de données → Hôtes → Créer un hôte

• Création des groupes utilisateurs : Utilisateurs → Groupes d’utilisateurs → Créer un groupe

• Création des utilisateurs : Utilisateurs → Utilisateurs → Créer un utilisateur

Configuration des médias

Les médias représentent les supports de communication de Zabbix, l’application comporte plusieurs dizaines de média. Nous verrons la configuration de certains d’entre eux :
–        Email avec Office 365 ou Gmail
–        Teams, Discord
–        GLPI, PushOver (limitation à 7jr), OpsGenie (documentation non réalisée, limitation à 5 utilisateurs)

Accès via Alertes → Types de média

Email avec Gmail

–        Cliquer sur Créer un type de média et remplissez les informations comme ci-joint dans la capture d’écran

⚠️Gmail applique désormais un protocole de sécurité pour la connexion des applications vers ses  services, suivre les informations dans la cartouche suivante⚠_️_

o   Se connecter sur via le lien suivant : Compte Google

o   Ajouter une application et récupérer le mot de passe

Compte Google – Mots de passe d’application
⚠️Attention, dans la partie « Mot de passe » il faut inscrire le mot de passe d’application créé dans Gmail ⚠️

Test :

Notification sur Teams

Au sein d’un équipe Teams, créer plusieurs channels (Entreprise1, Entreprise2 et Uptech), et faites en sorte que les alertes arrivent sur les canaux adaptés aux services en panne.

• Dans l’application Workflow, dans l’angle supérieur droit, cliquer sur « Nouveau flux »

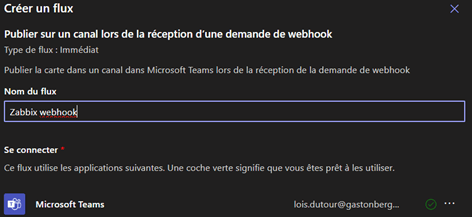

• Nommer votre Workflow, ici ce sera « Zabbic webhook ». Puis sélectionner l’utilisateur approprié dans le menu « Se connecter » puis sur « Suivant »

• Copier l’URL du endpoint du workflow et l’enregistrer

• On le retrouve afficher dans la liste des flux

Dans l’interface du serveur Zabbix aller dans « Administration à Macros » puis remplissez comme ci-dessous avec l’adresse IP ou le nom de domaine de votre serveur Zabbix

• Dans « Administration Types de média », on peut importer le fichier type de média de MS Teams Workflow.
• Et on effectue un test

Intégration des hôtes : Connecter l’infrastructure à Zabbix

L’intégration des hôtes permet un suivi détaillé des machines sur lesquelles sont installés les agents et obtenir par exemple une carte de suivi comme celle-ci :

Installation de l’agent

• Installation et démarrage du service SSHD

sudo dnf install openssh-server -y
sudo systemctl enable --now sshd

• Ajout d’un utilisateur

sudo adduser rocky
sudo passwd rocky

• Ajout du référentiel (dépôt) de Zabbix et installation de zabbix-agent

dnf install -y https://repo.zabbix.com/zabbix/6.0/rhel/9/x86_64/zabbix-agent2-6.0.7-1.el9.x86_64.rpm
dnf update -y
dnf install -y zabbix-agent2

⚠️ Adapter l’URL et le fichier à la version ⚠️

• Ajout d’une ouverture sur le firewall

sudo firewall-cmd --permanent --add-port=10050/tcp
firewall-cmd --reload

• Ajout autorisation SELinux d’accéder au réseau

setsebool -P zabbix_can_network=1

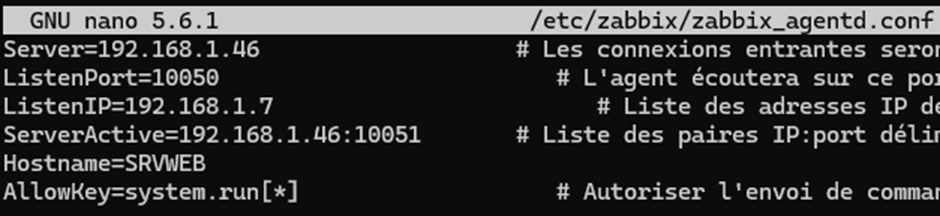

• Modification du fichier de configuration de l’agent Zabbix et adapter les lignes suivantes

sudo nano /etc/zabbix/zabbix_agent2.conf

Contenu à modifier :

Server=192.168.1.                 # IP du serveur Zabbix autorisé
ListenPort=10050                 # Port d'écoute de l'agent
ListenIP=192.168.133.187         # IP(s) sur lesquelles l’agent écoute
ServerActive=192.168.133.132:10051   # IP:port du serveur Zabbix pour vérifications actives
Hostname=DebianClient1
AllowKey=system.run[*]           # Autoriser les commandes à distance (à filtrer)

• Redémarrage du service

sudo systemctl enable --now zabbix-agent2
sudo systemctl restart zabbix-agent2

• Vérification du statut du service

sudo systemctl status zabbix-agent2

Ajout de l’hôte dans le serveur Zabbix

• Accéder au menu « Collecte de données → Hôtes », cliquer sur « Créer un hôte » puis renseigner les informations de votre hôte.

Chiffrement des communications (TLS)

• Génération d’une clef PSK

openssl rand -hex 32 > /etc/zabbix/secret.psk

• Affichage de la clef PSK

cat /etc/zabbix/secret.psk

• Trouver le nom de l’utilisateur zabbix

cat /etc/passwd | grep zabbix

• Modification du propriétaire du fichier contenant la clef

chown zabbix:zabbix /etc/zabbix/secret.psk

• Modification des droits sur le fichier contenant la clef

chmod 640 /etc/zabbix/secret.psk

• Modification du fichier de configuration pour la prise en compte de la clef

nano /etc/zabbix/zabbix_agent2.conf

Ajouter ou modifier :

TLSConnect=psk
TLSAccept=psk
TLSPSKIdentity=SRVWEB
TLSPSKFile=/etc/zabbix/secret.psk

• Redémarrage du service zabbix-agent2 et vérification du statut

systemctl restart zabbix-agent2
systemctl status zabbix-agent2

• Sur le serveur Zabbix : aller dans Collecte de données → Hôtes → Nom_de_l’hôte (ici SRVWEB) → Chiffrement et remplir selon les valeurs précédemment définies.

⚠️ Image non contractuelle, adapter l’identité PSK et la PSK en fonction des étapes précédentes ⚠️

Gestion des services supplémentaires

Contexte

L’entreprise souhaite que l’on surveille les serveurs de l’entreprise avec le schéma suivant :

Surveiller les services systèmes et réseaux

Pour surveiller les constantes systèmes CPU, RAM, disque, il vous suffit de rajouter les templates Zabbix selon votre système d’exploitation « Linux by Zabbix agent » ou « Windows by Zabbix agent ».

• Accéder à l’hôte et ajout d’un modèle fait plus tôt
• Procédure pour surveiller le CPU et surveiller les cartes réseaux

Aller dans « Collecte de données à Hôtes » puis aller dans « Eléments » de l’hôte voulu.

Ainsi on peut observer que grâce au modèle « Linux by Zabbix agent » surveille déjà les constantes de réseaux et CPU.

Créer un modèle pour monitorer la partie systèmes, réseaux et services

Dans la catégorie modèle, vous pouvez créer nos propres modèles, afin de gagner du temps dans la sélection des templates, implémenter un template permettant de monitorer l’intégralité de la partie système, réseau et apache par exemple.

• Aller dans « Modèle à Créer un modèle »

Surveiller un service système classique

Dans le cadre de la surveillance d’un service classique, on peut ajouter les modèles SSH Service, Apache by Zabbix Agent et MySQL by Zabbix agent 2.

Le modèles SSH Service n’est pas implémenté de base, nous allons donc l’importer avec la procédure suivante :

• Aller dans « Collecte de données à Modèles à Importer » et importer le modèle téléchargé sur le site suivant : Marketplace Zabbix

Monitorer un service, actif or not

Pour monitorer un service actif ou non, se rendre sur « Collecte de données à Hôtes à Eléments (d’un hôte) à Créer un item » et remplir comme ci-dessous.

Monitorer un port

Avec la même procédure que précédemment nous allons créer un item et saisir comme ci-dessous :

D’un côté on monitore le port tandis que de l’autre côté, on monitore le service qui est sur le port.

Monitorer le nombre de ligne dans un fichier de log

• Mettre les bons droits dans les répertoires et fichiers (droit en exécution/lecture)
• Dans le fichier /etc/zabbix/zabbix_agentd.conf avoir la ligne AllowKey=system.run[*] (Autoriser l’envoi de commande à distance)

Monitorer des services complémentaires

Dans le cadre d’un réseau comprenant un serveur WEB, un serveur AD-DHCP-DNS et un switch VYOS. Nous allons monitorer ces équipements sachant que la procédure pour le serveur WEB a été expliqué plus tôt. Nous allons ainsi faire de même pour un serveur Windows 2022 AD-DHCP-DNS et un routeur VYOS.

Serveur Windows 2022 AD-DHCP-DNS

On récupère et on installe l’agent Zabbix depuis le lien suivant.

Lors de l’installation, on rentre les informations nécessaires de notre serveur (IP et Port).

On peut vérifier l’exécution du service avec « services.msc »

Après avoir effectué la configuration Zabbix Agent 2, on effectue les configurations nécessaires sur le serveur Zabbix. On ajoute l’hôte ainsi que les modèles pour ce que le souhaite monitorer. Et l’on peut trouver le modèle pour monitorer le serveur AD sur Zabbix.

Et cela fonctionne !

Par exemple, nous pouvons voir l’état des disques ou encore la carte réseau.

Routeur

De manière générique (En cours de modification)

Dans le cadre du monitoring d’un routeur, nous utiliserons un routeur VYOS. Tout d’abord, sur le routeur, on repère l’adresse IP de l’interface qui est incluse dans le réseau.

• Définition des hôtes autorisés
  • Ici, on va définir le réseau entier

set service snmp community routers network 192.168.1.0/24

Et si l’on doit définir des adresses spécifiques

set service snmp community routers client 192.168.1.46

• De plus, on peut configurer des informations du routeur, par exemple

Emplacement

set service snmp location "Mon ordi"

Contact

set service snmp contact "je_suis_le_mail@domain.com"

• Configuration des traps (Optionnel)
  • Définition d’une cible pour les traps (Mettre l’adresse de son serveur Zabbix)

set service snmp trap-target 192.168.1.46

• Enregistrement des modifications

commit

Depuis le serveur Zabbix, on crée un hôte avec les informations suivantes en allant dans « Collecte de données > Hôtes > Créer un hôte ».

Page support de Vyos pour SNMPv2 : ici

Le modèle de monitoring de Vyos : ici

La supervision du routeur est fonctionnelle :

De plus avec le modèle de monitoring Vyos, celui-ci supervise autant la RAM, que le CPU que l’état des interfaces réseaux :

Cependant, il existe un agent Zabbix pour Vyos.

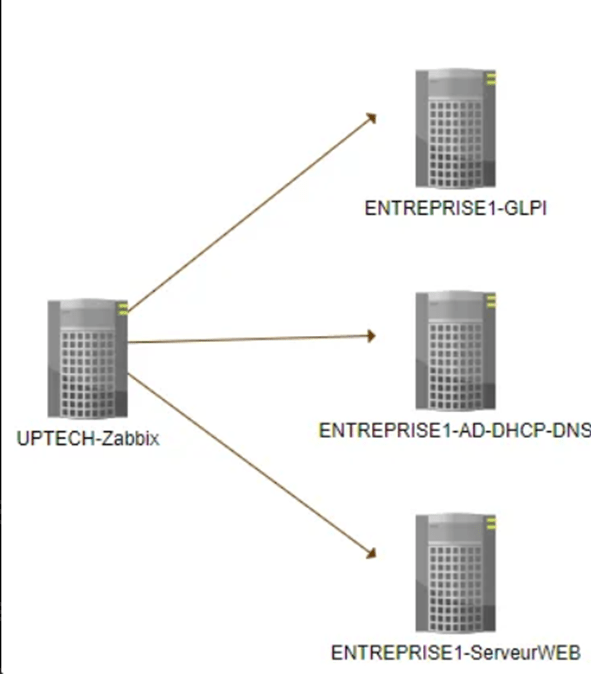

Création d’une carte

Et en sélectionnant deux éléments, vous pouvez les lier.

Déclencheurs

Dans « Alerte > Actions > Actions de déclencheur », on va ajouter un déclencheur dans le cadre où le SRVADDNSDHCP ne fonctionnerai plus.

De plus, il y a possibilité d’envoyer un message aux usagers, techniciens ou administrateurs concernés.

Contexte de l’épreuve E6

Dans le cadre du contexte E6, la supervision permet d’obtenir une carte de supervision pour une meilleur visualisation

Et ainsi effectuer les suivants et être prévenue.

Test sur un switch Cisco

Zabbix détecte que le câble RJ45 du port GE1/0/4 du commutateur DYONISOS a été débranché. Les données sont les suivantes :

• 2 : Le câble est branché
• 1 : Le câble est débranché

De plus une alerte est aussi visible sur l’hôte :

Test sur un serveur Web sous Rocky Linux

Pour le test de supervision d’un service SSHD sur le serveur THALES (WikiJS sous Rocky Linux), le service SSHD a été éteint :

Ainsi sur la carte de supervision prévient de toutes interruptions :

*Sachant que HERMES et HERACLES sont éteints

Et lorsque le service est relancé :
